234系列
来源:     日期: 2023-09-14

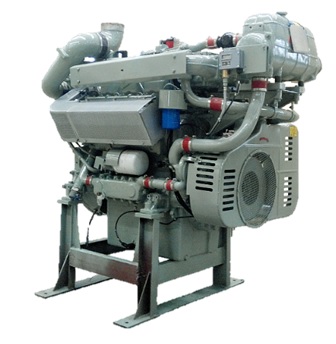

234系列柴油机包括234V6234V8234V12,原为河柴重工1985年从德国DEUTZ-MWM公司引进技术生产。2017年自主研制开发电控高压共轨柴油机。234系列柴油机缸径/冲程:128/140mm,功率覆盖:186-485kW,转速范围:1500-2100r/min。排放指标满足中国非道路三阶段指标和中国第二阶段排放指标,机械泵柴油机满足Tier IITier III排放指标。该系列柴油机具有结构紧凑、功率覆盖面广、低油耗、低排放、启动性能好、维修方便、可靠性高等特点。现广泛应用于公务船、渔船、油轮、船用电站、陆用电站、工程机械、水泵组、石油机械等领域。




                                                                                                    TBD234系列柴油机主要技术参数



序号



TBD234V6

TBD234V8

TBD234V12

1

工作过程


四冲程

2

燃烧方式


直接喷射

3

气缸排列


V型,夹角60°

4

气缸数


6

8

12

5

缸径/冲程

mm

128/140

6

单缸排量/总排量

dm3

1.8/10.8

1.8/14.4

1.8/21.6

7

压缩比

ε

15∶1

8

压缩终点压力(在冷机和起动转速>140r/min时)

MPa

新机2.6~2.8,最低2.2(磨损极限)

9

最高爆发压力

MPa

15

10

最低空载稳定转速(怠速)

r/min

650

11

点火转速(时)

r/min

115

12

旋转方向


逆时针旋转(从飞轮端看)

13

发火顺序


A1-B2-A3-

B1-A2-B3

A1-B2-A3-B1-

A4-B3-A2-B4

A1-B5-A5-B3-A3-B6-

A6-B2-A2-B4-A4-B1

14

飞轮规格

SAE

14

14

14

15

飞轮壳规格

SAE

1#

1#

1#或0#

16

柴油机外形尺寸

长×宽×高

mm

1660×988×1953

2242×1143×1953

2242×1143×1953

17

重量

kg

1300

1500

2200




TBD/TD234船用主机



用途

连续工况

间歇工况

燃油消耗率/
平均有效压力*

工作船

高速船

快艇、高速公务船

环境状况

空气/增压空气冷却介质/大气压力/相对湿度:45℃/32℃/0.1MPa/60%

功率代号

MCFN

MCFN

MXN
2h/12h

MC15N

MOFN
2h/12h

MOFN
0.5h/6h

g/kW..h/MPa

机型

转速

r/min

1500

1800

2100

2200

2265

2200

2265

2300

1500

1800

2100

TBD234V6

功率kW

186

222

242

302

332

302

332

347

198/1.38

201/1.37

206/1.28

TBD234V8

249

296

323

405

445

405

445

465

195/1.38

198/1.37

201/1.28

TBD234V12

373

444

485

605

665

605

665

695

196/1.38

198/1.37

203/1.28

TD234V6

116

132

-

-

-

-

-

-

210/0.85

213/0.82

-

TD234V8

160

186

-

-

-

-

-

-

210/0.88

213/0.86

-



TBD/TD234 TBD/TD234船用电站、泵组用柴油机



用途

连续工况

间歇工况

燃油消耗率/
平均有效压力*

船用电站

船用泵站

应急电站

应急消防泵

环境状况

空气/增压空气冷却介质/大气压力/相对湿度:45℃/32℃/0.1MPa/60%

功率代号

MCXN

MCFN

MXN 1000h/a

MFN 1h/6h

g/kW..h/MPa

机型

转速r/min

1500

1800

1500

1800

2100

1500

1800

1500

1800

2100

2300

1500

1800

TBD234V6

功率kW

186

222

186

222

242

205

244

205

244

266

272

198/1.38


201/1.37

TBD234V8

249

296

249

296

323

274

325

274

325

356

363

196/1.38


199/1.37

TBD234V12

373

444

373

444

485

410

488

410

488

534

545

196/1.38


199/1.37

TD234V6

116

132

-

-

-

-

-

-


-


-

-

210/0.85

213/0.82

TD234V8

160

186

-

-

-

-

-

-

-

-

-

210/0.88

213/0.86











TBD/TD234陆用电站、泵组用柴油机



用途

连续工况

间歇工况

燃油消耗率/
平均有效压力*

陆用电站

陆用泵站

应急电站

应急消防泵

环境状况

空气/增压空气冷却介质/大气压力/相对湿度:25℃/25℃/0.1MPa/30%

ISO燃油消耗率

功率代号

ICXN

ICFN

IXN1000h/a

IFN 1h/6h

g/kW..h/MPa

机型

转速r/min

1500

1800

1500

1800

2100

1500

1800

1500

1800

2100

2300

1500

1800

TBD234V6

功率kW

191

227

191

227

250

210

250

210

250

275

286

198/1.42

201/1.40

TBD234V8

255

303

255

303

333

281

333

281

333

367

382

196/1.42

199/1.40

TBD234V12

383

455

383

455

500

421

500

421

500

550

573

196/1.42

199/1.40

TD234V6

121

138

-

-

-

-

-

-

-

-

-

210/0.90

213/0.85

TD234V8

165

190

-

-

-

-

-

-

-

-

-

210/0.92

213/0.88





TBD/TD234工程机械、车用柴油机



用途

连续工况

间歇工况

公路和非公路用车

燃油消耗率/
平均有效压力*

如:压缩机

如:掘土机械

车用主机

环境状况

空气/增压空气冷却介质/大气压力/相对湿度:25℃/25℃/0.1MPa/30%

ISO燃油消耗率

功率代号

ICFN

IFN 1h/6h

F

g/kW..h/MPa

机型

转速

r/min

1500

1800

2100

1500

1800

2100

2300

2000

2100

2300

1500

1800

2100

TBD234V6

功率kW

191

227

250

210

250

275

286

283

290

300

198/14.2

201/1.40

206/1.32

255

303

333

281

333

367

382

377

387

400

195/14.2

198/1.40

201/1.32

TBD234V8

TBD234V12

383

455

500

421

500

550

573

566

580

600

196/14.2

198/1.40

203/1.32

TD234V6

121

138

-

-

-

-

-

-

-


-

210/0.90


213/0.85


-

TD234V8

165

190

-

-

-

-

-

-

-

-

210/0.92

213/0.88

-
